Vid metallskärning är precision inte en lyx – det är en nödvändighet. Och precision i laserskärmaskiner beror på en sak: huvudet. I fiber-teknikens era är det just detta element som omvandlar rå laserkraft till en perfekt skuren del. I denna artikel ska vi undersöka hur laserhuvuden fungerar och vad som gör Falcon skärmaskiner till en klass för sig.

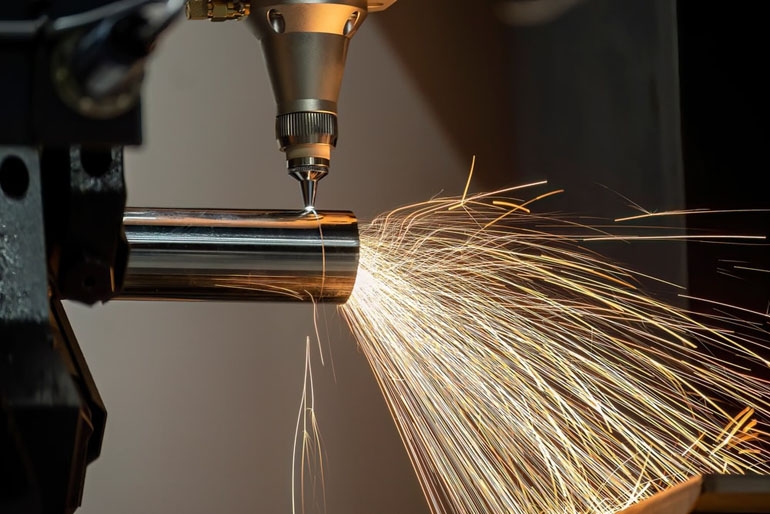

Hur fungerar ett laserskärhuvud för metallskärning och varför ger fibertekniken en fördel?

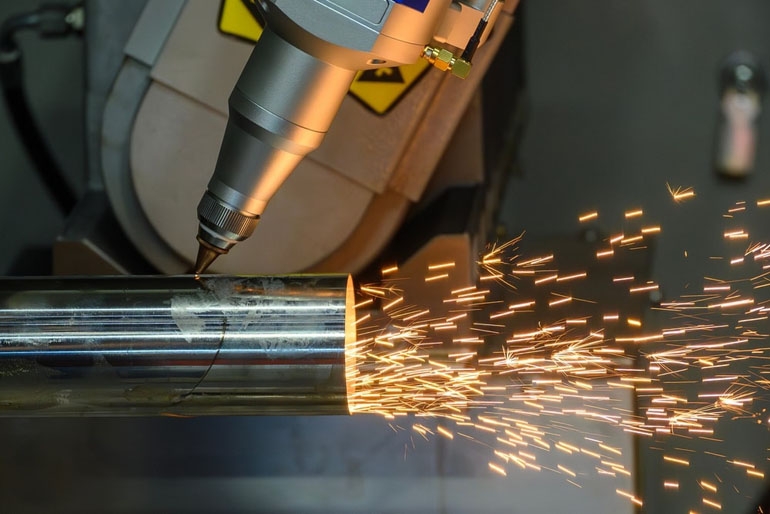

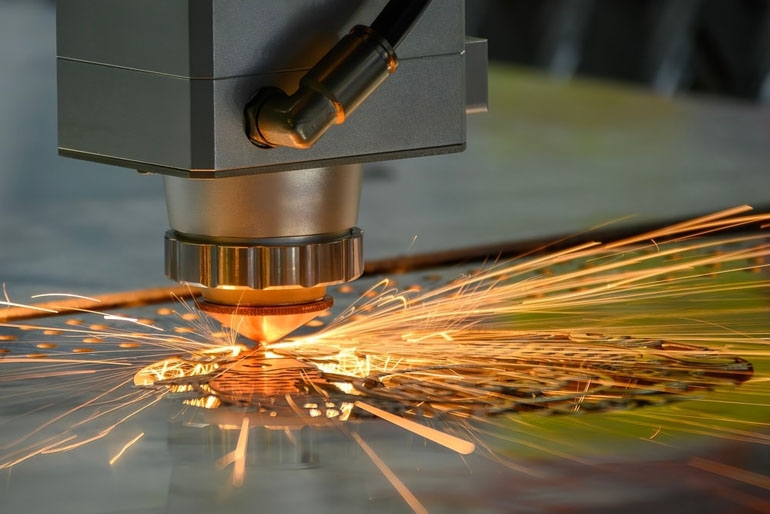

Laserskärhuvudet är den viktigaste komponenten i skärmaskinen – det ansvarar för att fokusera laserstrålen på en punkt där materialskärningen sker. I fibertekniken överförs all laserkraft genom en optisk fiber, för att sedan formas av linser och kollimatorer i huvudet. Exakt kontroll av brännvidd och huvudets avstånd från materialet påverkar direkt skärkvaliteten. Skärhuvudet rör sig längs en tidigare fastställd bana, styrd av mjukvara, med andra ord är CNC-styrsystemet ansvarigt för huvudets rörelse, vilket kontrollerar dess position på X-, Y- och Z-axlarna, och reglerar även lasereffekten beroende på material, tjocklek och valt driftläge. Tack vare detta känner skärmaskinen automatiskt igen varierande plåttjocklek eller profil och optimerar inställningarna utan operatörens ingripande. När det gäller Falcon laserskärmaskiner möjliggör detta system både plan skärning och skärning i 45-graders vinklar. När den är utrustad med en extra arm kan avancerad 3D-skärning utföras. Dessutom möjliggör användningen av skärning med tekniska gaser under högt tryck, som kväve, rena kanter utan oxidation – vilket är särskilt viktigt vid arbete med rostfritt stål.

Falcon skärmaskiner är fullt kompatibla med automationssystem, vilket möjliggör ännu bättre integration med produktionslinjer.

Läs: Varför är en fiberlaser en bra investering?

Laserskärningsparametrar som spelar roll

I praktiken möjliggör en kortare linsbrännvidd (t.ex. 125 mm) mer precis skärning av tunna material, vilket ger en smal och intensiv fokuspunkt. Detta kräver dock mycket exakt justering av huvudets höjd i förhållande till arbetsstycket för att undvika skärfel. En längre brännvidd ökar toleransen för materialojämnheter men minskar något precisionen – därför är korrekt val av parametrar för den specifika uppgiften avgörande.

Kolla: Vad är CNC-laser?

På samma sätt påverkar kollimatorlängden (t.ex. 100 mm) strålens form: en kortare kollimator ger ett kortare avsnitt av ideal fokus, vilket är en fördel vid skärning av tunna plåtar, medan en längre kollimator fungerar bättre med tjockare.

När det gäller laserskärning är en nyckelfaktor att beakta tjockleken på det bearbetade materialet. Fibertekniken hanterar tunna plåtar utmärkt och erbjuder mycket hög kvalitet och skärhastighet. För tjocklekar över 25 mm måste dock alternativa metoder övervägas eller investering i utrustning med högre effekt – helst över 6 kW. Detta illustreras väl av tabellen nedan:

Av ovanstående jämförelse framgår att ju högre lasereffekt, desto bredare spektrum av material och tjocklekar möjliga för effektiv skärning – utan att kompromissa med kvaliteten. I praktiken innebär detta att för skärning av rostfritt stål eller aluminium med större tjocklek är det värt att välja utrustning med minst 3-4 kW effekt, och för mer krävande applikationer – även 6 kW och mer.

Lär dig mer: Hur och med vad ska man skära plåt?

Skärhuvud i Falcon skärmaskiner – vad utmärker dem i praktiken?

Ett av de viktigaste elementen i Falcon skärmaskiner är självklart det moderna laserhuvudet från den välrenommerade tillverkaren Precitec, designat med maximal stabilitet, hastighet och flexibilitet i skärprocessen i åtanke. Det är just detta som avgör hur den slutliga delen ser ut, hur många operationer som behöver utföras, hur länge maskinen arbetar utan driftstopp – och hur mycket varje skuren meter faktiskt kostar. Falcon skärmaskiner använder ett huvud optimerat för industriellt cykliskt arbete, även vid hög lasereffekt. Tack vare förlängda kylvägar och intelligent luftflödeshantering upprätthåller skärhuvudet konstant temperatur och skärparametrar även under full belastning. Detta innebär inte bara högre kantkvalitet utan också mindre slitage på förbrukningsartiklar och längre komponentlivslängd.

Huvudets flexibilitet gör att den optiska konfigurationen kan anpassas till specifika uppgifter

Skärhuvudena som våra skärmaskiner är utrustade med optimerar skärprocessen tack vare Auto-Focus-systemet, som automatiskt justerar linsens position till föränderlig materialtjocklek.

Automatiskt materialpenetreringssystem förkortar produktionscykeln avsevärt

Oavsett materialtjocklek väljer huvudet själv optimala "penetrerings"-parametrar, vilket säkerställer enhetlig hålkvalitet och begränsar behovet av korrigeringar. Denna lösning uppskattas särskilt i serieproduktion, där varje sekund räknas.

Integrerade sensorer övervakar kontinuerligt tillståndet för nyckelkomponenter

Skäreffektiviteten påverkas dessutom av: integrerad kylning, kollisionssensorer och processövervakningssystem, vilket säkerställer högsta nivå av säkerhet och tillförlitlighet. Användaren får information om möjligt slitage eller optikförorening, planerar service i förväg och undviker driftstopp. Viktigt är att huvudets tillstånd också kan övervakas från mobila enheter – i praktiken innebär detta större säkerhet och lägre driftskostnader.

Huvudet i Falcon skärmaskiner är inte bara precision utan också hastighet. Tack vare optimerad konstruktion är det möjligt att öka skärhastigheten med upp till 75%, vilket översätts till bättre maskinutnyttjande, högre produktivitet och kortare investeringsåterbetalningstid.

Huvudsakliga fördelar med att välja Falcon eller Tekio skärmaskiner

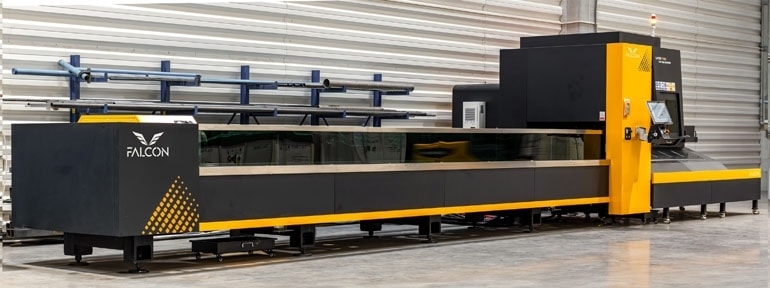

Falcon är en lösning för företag som behöver utrustning redo för kontinuerlig drift – pålitlig, snabb och konfigurerbar. System för skärning av plåtar, rör och profiler finns tillgängliga i olika effektvarianter och kan utrustas med en rad automationsfunktioner. Detta är en idealisk lösning för bil- och stålindustrin, men också för tillverkare av precisionskomponenter, där varje millisekund och mikron spelar roll.

Å andra sidan består Tekio laserskärutrustning av enheter skapade med användare i åtanke som fokuserar på beprövade teknologier och rimlig budget. Detta är ett val för företag som behöver god skärkvalitet men inte nödvändigtvis hela paketet av premiumklasslösningar. Tekio fungerar utmärkt för enkla produktionsuppgifter och vardaglig bearbetning av standarddelar – där användarvänlighet, servicetillgänglighet och snabb implementering spelar roll.

Se hur Falcon och Tekio-funktioner ser ut i praktiken på vår YouTube-kanal:

Plåtlaserskärmaskin i praktiken

Vanligaste frågorna vid köp av laserskärmaskin

Vad ska man uppmärksamma vid val av skärhuvud i laserskärmaskiner?

För många investerare är valet av laserhuvud en detalj – för proffs är det utgångspunkten för hela kostnadseffektivitetsberäkningen vid köp av en skärmaskin. I Falcon-modellerna är detta element inte bara en optisk komponent utan den centrala punkten som skärkvalitet, arbetstakt och faktiska driftskostnader beror på. Vad bör du uppmärksamma när du planerar en investering i utrustning av industriklass? Först och främst – laserkällans effekt. Om du planerar att arbeta med tjockare stålplåtar, profiler eller rör kommer effektreserv att vara nödvändig. Falcon skärmaskiner finns tillgängliga i två huvudvarianter:

• Falcon T Masterline rör- och profilskärmaskin – optimerad och designad för precis skärning av rör och profiler upp till 12 meter långa (6 m på mataren och 2 m på färdig elementutmatning); beroende på konfiguration kan den dessutom utrustas med svetsfogsavläsning, manuell och automatisk laddning, eller avfallsfritt skärläge eller öppet rörskärläge med kvadratiskt tvärsnitt;

• Falcon S Masterline plåtskärmaskin – dedikerad till skärning av plåt, dessutom utrustad med automatiskt munstycksutbyte och rengöring och t.ex. tornsystem för plåtförvaring eller hydrauliskt bordsbyte, skärningsversatilitet: plåtar, stål, inklusive kolstål, aluminium, koppar och till och med mässing.

Båda modellerna erbjuder imponerande maximal fiberlasereffekt – upp till 24 kW – vilket säkerställer flexibilitet vid bearbetning av både tunna delar och krävande element med större tjocklek.

Optisk konfiguration är också viktig: kollimatorlängd och linsbrännvidd påverkar direkt hur precis strålens fokuspunkt kommer att vara. Kortare brännvidd möjliggör skärning av tunna material med hög precision men kräver mycket exakt justering av arbetsavståndet. Längre – om än något mindre precis – garanterar större tolerans och säkerhet med tjockare plåtar. Falcon-modellerna erbjuder ett komplett utbud av brännvidder – från 150 till 350 mm – och en 100 mm kollimator, så maskinen kan perfekt anpassas till en specifik arbetsprofil.

Inte mindre viktiga är processautomationsfunktioner – installerade laserhuvuden i Falcon skärmaskiner erbjuder bland annat ett automatiskt materialpenetreringssystem som förkortar produktionscykeltiden och säkerställer repeterbar hålkvalitet. Integrerade sensorer övervakar kontinuerligt linsens tillstånd och skärprocessparametrar, och användaren kan kontrollera deras tillstånd i realtid genom en mobilapplikation. Detta tillvägagångssätt möjliggör förhandsplanering av service och undvikande av oplanerade driftstopp.

Om du är intresserad av tredimensionell skärning – t.ex. i bilindustrin – är det värt att veta att 3D-system kräver användning av en extra arm eller integrerad 5-axlig maskin. Denna lösning är särskilt användbar för skärning av rumsliga profiler eller stansade delar. Inom detta område erbjuder Falcon T Masterline full kompatibilitet med 3D-skärsystem och stöder skärning i vinklar upp till 45 grader. Dessutom upprätthåller inbyggda intelligenta sensorer parameterstabilitet även med variabel delgeometri, vilket bidrar till minskade kassationer och säkerställer produktionsrepeterbarhet.

Kort sagt – skärhuvudet är inte en detalj utan en grund. Ju bättre du matchar det med dina processer, desto mer kommer du att få ut av hela investeringen i laserskärmaskinen. Behöver du stöd? Skriv eller ring oss!!

Varför är det värt att välja Falcon skärmaskiner?

Investering i Falcon skärmaskiner är inte bara att köpa en maskin – det är ett beslut att öka produktionseffektiviteten och flytta till en högre teknologisk nivå. Vi integrerar de mest avancerade laserhuvudena med avancerad CNC-styrning, processautomation och komponenter i premiumklass. Tack vare detta är Falcon fiberteknik laserskärmaskiner redo för Industry 4.0-utmaningar – de stöder full automation, digital parameterövervakning, och tack vare flexibel konfiguration kan de enkelt anpassas till förändrade produktionsbehov. Jämfört med konkurrerande lösningar – utgör de en betydande fördel när det gäller tillförlitlighet, kompatibilitet med produktionshanteringssystem och expansionsmöjligheter. Det är ett val som lönar sig inte bara idag utan också om några år.

Har du frågor om val av lasereffekt, huvudkonfiguration, gasval eller delar per timme? Kontakta en CNC Machine Center-rådgivare. Kontrollera vilken uppsättning som kommer att vara optimal för din produktion – för varje beslut spelar roll!
